産業用レーザーアプリケーションに適した青色レーザー光学系の選択

発行日：

2026 年 8 月 14 日

最終編集：

2026 年 8 月 25 日

青色レーザーが注目を集めている。赤外線や緑色の波長が長らく産業用レーザー加工を支配してきた一方で、青色ダイオードレーザー（通常450nm付近で動作）は、物理学という単純な理由から独自のカテゴリーを切り開きつつある。銅、金、アルミニウム、真鍮といった反射率の高い金属は、赤外線よりも青色の光をはるかに効率的に吸収するため、従来型の赤外線システムでは困難、不安定、あるいは低速であった加工プロセスに、青色レーザーは劇的に適しているのだ。

しかし、あらゆるレーザー波長と同様に、光源は方程式の一部にすぎません。青色レーザービームを照射、整形、保護する光学系によって、システムが実際にその吸収の利点を活かせるか、あるいはビーム品質の低下、コーティングの劣化、熱ドリフトによってその利点を失ってしまうかが決まります。適切な青色レーザー光学系を選択することは、成熟した赤外線システムやCO₂システムの光学系を選定することとは全く異なる作業であり、正しく選択することが、当初想像する以上に重要です。

ここ数年、電気自動車やバッテリー製造のブームを背景に、青色レーザーの採用は急速に加速しているが、その波長の優位性は特定の産業分野にとどまらない。より多くのメーカーが初めて青色レーザーを評価するにつれ、その背後にある光学系が他とどう違うのか、そして適切な部品をどのように選ぶべきかを理解することは、レーザーシステム設計者だけのニッチな関心事ではなく、真に役立つ技術知識となっている。

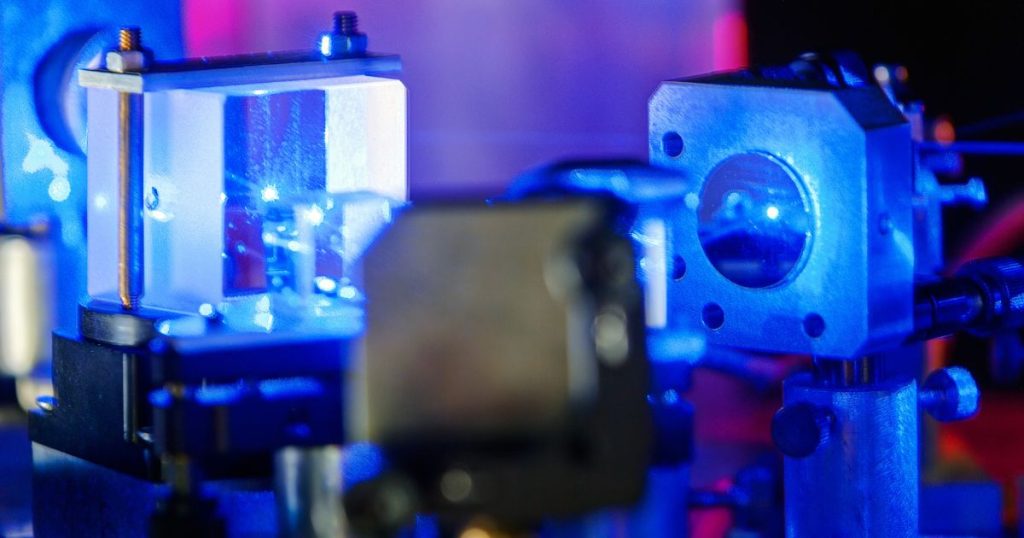

1. 青色レーザー光学系が他と異なる理由

約450nmの青色光は、標準的な赤外線最適化コーティングや基板では性能が低下する波長です。反射防止コーティングや高反射コーティングは、この短い波長に合わせて特別に調整する必要があります。1064nm用に設計されたコーティングは、450nmでは効率的に透過も反射もできず、耐久性もありません。基板の選択も重要です。溶融石英は透過率と耐損傷性に優れているため依然として有力な選択肢ですが、コーティングの設計と積層構造は、青色光の短い波長とそれに伴う厳しい公差要件を考慮する必要があります。

出力と熱に関する側面も重要です。工業用溶接や加工に使用される多くの青色レーザーシステムは、高出力で連続動作するため、生産規模の作業に必要な出力レベルに達するために、青色ダイオードアレイが空間的に、あるいは光ファイバー結合によって頻繁に組み合わせられます。この組み合わせプロセスには独自の光学要件があり、その下流の光学系は、単一エミッター光源とは異なる空間的または熱的プロファイルを持つ可能性のあるビームを処理する必要があります。

2. 青色レーザーシフトの背後にある吸収物理学

青色レーザーが急速に普及した理由を少し考えてみる価値がある。なぜなら、その理由が光学エンジニアが実際に優先すべき事項を直接左右するからである。金属によるレーザー光の吸収は波長に大きく依存し、銅、金、アルミニウムなどの反射率の高い金属ではその依存性が顕著である。1064 nm付近の一般的な近赤外線波長では、銅は室温で入射光の大部分を反射するため、IRレーザーのパワーの大部分は単に無駄になり、ワークピースに吸収されることなく反射されてしまう。加工中に金属が加熱されると吸収は向上するが、これは不安定で閾値駆動型のプロセスを生み出す。溶接品質は、表面状態、加熱履歴、ビーム位置のわずかな変化によって大きく変動する可能性がある。

450 nm付近の青色光は、他の光とは大きく異なる挙動を示します。銅の青色波長における吸収率は、室温であっても赤外線波長における吸収率よりも著しく高いため、プロセスは熱暴走効果に頼ることなく、安定した予測可能な吸収領域で開始されます。実際には、これにより溶接部の浸透がより均一になり、スパッタが低減され、再現性が向上します。これは、EVバッテリー生産のような大量生産環境において特に重要です。なぜなら、数千もの接合部における溶接の一貫性が、歩留まりと安全性に直接影響するからです。

この吸収効率の高さこそが、青色レーザー光学系が独立したカテゴリーとして存在する最大の理由です。しかし同時に、光学系によって生じるあらゆる非効率性――例えば、必要以上に反射するコーティング、ビーム品質を歪めるレンズ、ビーム経路上の不適切な箇所でエネルギーを吸収する汚染物質など――は、そもそも青色レーザーを用いてシステムが構築された理由に真っ向から反することになります。

3. 青色レーザー光学系を選択する際に考慮すべき重要な要素

3.1 特定波長帯向けコーティング設計

青色ダイオードレーザーは完全な単色光ではなく、出力は公称波長付近の狭い帯域に及ぶことがあり、その帯域は温度や駆動電流によってわずかに変化する可能性があります。光学系は、レーザーの公称中心波長だけでなく、実際の動作帯域に合わせて設計されたAR（反射防止）およびHR（反射率）コーティングで指定する必要があります。これは、コーティングの性能が短波長域でのわずかな波長シフトに敏感になる傾向があるため、多くの赤外線システムよりも青色光学系にとってより重要です。445 nmに狭く最適化されたコーティングは、ダイオードアレイの通常の動作ドリフトの範囲内である455 nmで既に測定可能な透過損失を示す可能性があります。

また、サプライヤーにコーティング設計が入射角をどのように考慮しているかを尋ねることも重要です。なぜなら、垂直入射で優れた性能を発揮するコーティングでも、コンパクトな溶接ヘッドのレイアウトで実際に発生する角度では反射率曲線が変化する可能性があるからです。

3.2 動作電力における損傷閾値

溶接や積層造形においてますます普及している高出力青色レーザーシステムは、光学系、特にコリメートレンズやワークピースに最も近い集光窓または保護窓に大きな負荷をかけます。持続的な高平均出力動作は短パルス照射とは異なる方法でコーティングに負荷をかけるため、損傷閾値仕様はピークレーザー定格だけでなく、実際の動作出力とデューティサイクルに基づいて評価する必要があります。

短パルス試験条件下で測定されたレーザー誘起損傷閾値（LIDT）の値は、連続波照射下で数ヶ月間フルデューティサイクルでコーティングがどれだけ耐久性があるかを必ずしも予測するものではありません。可能な限り、実際の用途に近い条件下で測定された損傷閾値データをサプライヤーに問い合わせてください。

3.3 ビーム合成および伝送アーキテクチャ

多くの産業用青色レーザーシステムは、複数のダイオードエミッタを組み合わせることで実用的な出力を得るため、関連する光学系（ビームコンバイナー、コリメートレンズ、光ファイバー結合部品など）は、その特定のアーキテクチャに適合させる必要があります。ここで不適合が生じると、効率が低下するだけでなく、ビーム品質（M²）が劣化し、下流工程の溶接やプロセスの一貫性に直接影響を与える可能性があります。

3.4 保護窓と汚染耐性

溶接や加工用途において、保護窓は作業ゾーンに最も近い位置にあり、飛沫、ヒューム、破片などの直撃を受ける。そのため、青色波長での高い透過率と、汚染物質の付着に強いコーティングが求められる。なぜなら、わずかな表面汚染でも短波長のエネルギーを著しく吸収し、時間の経過とともに熱損傷を引き起こす可能性があるからである。

3.5 全光路の熱安定性

高い連続出力と厳しい焦点公差のため、青色レーザーシステムでは熱レンズ効果と焦点ずれが深刻な問題となります。光学系、そしてそれらを取り囲むマウントやハウジングは、実験室での仕様書上の数値だけでなく、システムの実際の使用サイクル全体にわたって熱安定性を評価する必要があります。

3.6 アプリケーション固有の焦点およびスポットサイズ要件

銅溶接、バッテリータブおよびバスバー溶接、ろう付け、積層造形など、それぞれ異なるスポットサイズ、作動距離、焦点深度特性が求められます。微細溶接に最適化された集光レンズは、より広範囲なクラッディングや積層造形プロセスには必ずしも適しているとは限りません。そのため、光学系の選定は、一般的な「青色レーザーレンズ」のカタログ記載から始めるのではなく、具体的なプロセス要件に基づいて行うべきです。

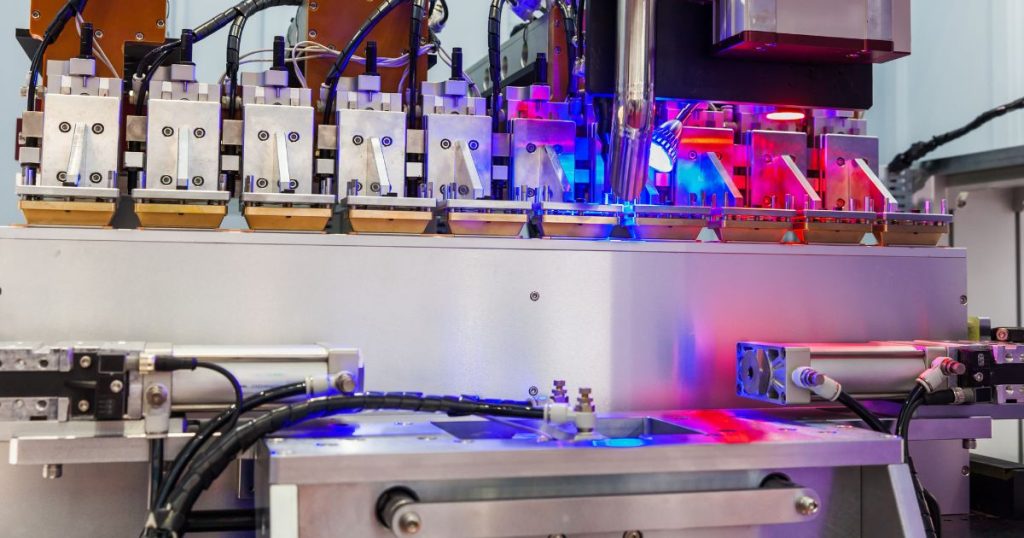

4. 青色レーザー光学の需要を牽引する一般的な用途

銅溶接は依然として主要な用途であり、電気自動車のバッテリーやモーターの製造に大きく依存しているが、青色レーザー光学はますます多くの産業用途で使われるようになっている。

電気自動車のバッテリーパックやパワーエレクトロニクス製造における銅およびバスバーの溶接では、青色の溶接材の優れた銅吸収性により、赤外線溶接システムと比較して溶接の一貫性が向上し、スパッタが低減されます。
バッテリータブ溶接では、薄くて反射率の高い箔が、青色光のより予測可能で安定した吸収特性の恩恵を受ける。
ヘアピンモーター巻線溶接は、銅製ヘアピンに正確で再現性の高い接合部が必要とされる、電気自動車分野でますます一般的になっている用途である。
銅および銅合金部品のろう付けにおいて、青色の吸熱性の利点により、よりクリーンで制御された熱入力が可能となる。
積層造形においては、従来の赤外線ベースのシステムでは加工が難しい銅やその他の反射性金属粉末を用いた印刷に、青色レーザーが研究されている。

5. 知っておくべき素材

溶融石英はほとんどの青色レーザー光学系の標準的な基板として用いられているが、青色波長システムの設計においては、いくつかの材料に関する考慮事項が特に重要となる。

光学コーティングの均一性は、波長が短いほど顕著になります。赤外線システムでは問題にならないようなコーティングの厚さのわずかなばらつきでも、青色光では測定可能な波面歪みを生じさせる可能性があり、これは精密なビーム制御が印刷品質に影響を与える積層造形などの用途では重要になります。
青色光照射下における反射防止コーティングの耐久性は、サプライヤー間の真の差別化要因となる。なぜなら、青色光子は赤外線光子よりもエネルギーが高く、高出力での持続的な動作下では、設計が不十分なコーティングを予想以上に早く劣化させる可能性があるからである。
筐体やマウントの材質は、見た目以上に重要です。高出力の連続青色レーザーシステムは、実際に熱負荷を発生させます。放熱性能の低いマウントでは、シフト操作中にレンズがわずかに動いてしまい、徐々に焦点精度が低下します。このような場合、レーザー光源の問題と誤診されやすいのです。

6. 青色レーザー光学系の仕様決定におけるよくある間違い

チームが赤外線レーザーシステムやファイバーレーザーシステムから初めて青色レーザーアプリケーションに移行する際に、いくつかの共通するミスが見られます。

赤外線時代の損傷閾値に関する前提を再利用すること。1064 nmシステムで保守的と感じられた損傷閾値は、450 nmシステムにそのまま適用できるとは限らない。青色光学系を「異なるコーティングを施した赤外線光学系」として扱うと、仕様が不十分な部品が製造される可能性がある。
ビーム結合効果の過小評価。チームは、単一エミッターのビームプロファイルに基づいて下流の光学系を指定することがありますが、その後、複数のエミッターを組み合わせたビームは、選択した光学系では適切に処理できない異なる発散特性を持つことに気づきます。
保護窓を後回しにするのは危険です。コーティングが不十分だったり、仕様が不十分な保護窓は、青色レーザー溶接ヘッドにおいて最初に故障する箇所となることがよくあります。なぜなら、保護窓はスパッタや破片に最も近い位置にあり、フルパワーのビームが照射されるからです。
サプライヤー検証データを省略する。実験室での仕様だけでなく、実際の運用データを求めることは、この新しい分野では合理的で、ますます一般的になっている要求である。

7. 実用的な選定チェックリスト

新規システムまたはアップグレードシステムの導入を検討する際には、見積もりを依頼する前に、以下の簡単な質問事項を検討しておくと役立ちます。

負荷がかかった際の予想される波長ドリフトを含めた、レーザーの実際の動作波長帯域は何ですか？
システムの連続動作電力とデューティサイクルはどれくらいですか？（ピーク定格だけでなく）
ビームは単一エミッターによるものか、それとも複数のダイオードを組み合わせたものか。また、それが下流工程におけるビーム品質要件にどのような影響を与えるか。
特定の用途では、どの程度の作動距離とスポットサイズが必要ですか？
保護光学系は、飛沫、煙、または破片にどの程度さらされる可能性があり、どの程度の汚染耐性レベルが必要か？
その用途では、カタログに掲載されている標準部品が必要ですか、それとも機械的な外形寸法や梁の形状から、特注設計が必要ですか？

これらの質問に事前に答えておくことで、システム構築後に不具合が発覚し、期待を下回るパフォーマンスとなっている場合と比べて、時間とコストを大幅に節約できる傾向があります。

8. 適切な光学パートナーとの協業

青色レーザー光学系は、赤外線、CO₂、紫外線光学系に比べて比較的新しい分野であるため、すべての光学系サプライヤーが青色波長コーティングや高出力青色ビーム伝送に関する豊富な実績と生産経験を持っているわけではありません。複数のレーザー波長にわたる実績を持ち、赤外線製品を流用するのではなく、波長に特化したソリューションを開発できる社内コーティングおよび設計能力を備えたサプライヤーは、EVバッテリー製造など、ビーム品質と信頼性が生産歩留まりに直接影響する用途において、より確実な選択肢となる傾向があります。

Wavelength Opto-ElectronicCO₂、UV、SWIR、イメージング光学系を含む幅広い光学製品ポートフォリオは、多波長設計とコーティングの専門知識を反映しており、次のような新興分野にもうまく応用できます。青色レーザー光学系同社のカタログとカスタム対応能力は、単一のコンポーネントだけでなく、青色レーザービーム伝送チェーン全体を網羅しています。

青色レーザーシステム用F-θスキャンレンズ。青色レーザーによるマーキング、彫刻、精密スキャン用途向けに、Wavelength社は青色波長においてスキャンフィールド全体で焦点を均一かつ安定に保つように設計されたF-θレンズを提供しています。これは、ガルバノメーターベースのシステムにおいて、フィールドカーブや軸外焦点ドリフトによって作業領域の端に向かうにつれてマーキング品質や形状精度が低下する場合に必須となります。同社のUVおよびIRレンズ製品ラインと同様に、これらのレンズは主要なガルバノスキャンヘッドブランドと互換性のあるマウントアダプタを備えており、新しい青色レーザープラットフォームを設計するOEMにとって統合が容易になります。

青色波長の要件に合わせたビームエキスパンダー。スキャンレンズやフォーカスヘッドに適切な入力ビーム径と発散角を与えることは、青色波長においても他の波長と同様に重要です。Wavelength社の固定式およびズーム式ビームエキスパンダー製品群（再現性のあるリモート調整可能な倍率が必要な生産環境向けの電動オプションを含む）は、青色波長の透過率と高い損傷閾値に合わせて調整されたコーティングを指定でき、青色システムが要求するより厳しい公差に対応します。

青色ビーム伝送のための高反射ミラー。溶接ヘッド、スキャンシステム、またはビーム結合経路を通して青色レーザービームを制御するには、青色波長と高連続出力に特化して最適化されたコーティングが施されたミラーが必要です。450 nmで効率が低下する、赤外線用または広帯域用のコーティングを流用したミラーでは不十分です。Wavelength社のレーザーラインミラーは、高い反射率と高いレーザー損傷閾値を実現するように設計されており、溶接や加工用途で持続的な高出力で動作する青色システムにとって直接的に重要です。

保護窓やその他の光路コンポーネント。コアとなる集束・操舵光学系に加え、Wavelength社の技術は、作業ゾーンに最も近い位置にある保護窓やその他のコンポーネントにも及びます。まさに青色レーザー溶接ヘッドが飛沫や破片に最もさらされる場所であり、コーティングの耐久性がシステムの稼働時間に最も大きな影響を与える場所です。

既製品では不十分な場合、カスタム設計が不可欠です。青色レーザー溶接・加工システムは比較的新しいため、多くのOEMメーカーはビーム構造、作動距離、機械的な要件などをまだ最終決定していない段階です。そこで、Wavelengthの社内カスタム光学設計およびコーティング開発が、単なる「あれば便利」ではなく、真に役立つものとなります。適合しないIRまたはUVコンポーネントを流用するのではなく、Wavelengthのエンジニアリングチームと直接連携することで、実際のレーザー光源、出力レベル、用途に合わせて、レンズ、ミラー、ビームエキスパンダーを最初から仕様に基づいて設計できます。

初めて青色レーザー溶接や加工に乗り出すメーカーにとって、スキャンレンズ、ビームエキスパンダー、ミラーをセットで供給できる単一のサプライヤーによる、このようなコンサルティングや波長横断的な経験は、部品そのものと同じくらい価値がある場合が多い。

9. まとめ

青色レーザー光学系は、銅などの反射性金属が赤外線をうまく吸収しないという、物理法則に基づく現実的な問題を解決します。青色の波長は、このギャップを埋める役割を果たします。しかし、生産現場でこの利点を活かすには、青色の短い波長、高い出力要求、そして産業用青色レーザーシステムに共通するビーム結合構造に合わせて特別に設計された光学系が必要です。銅溶接、バッテリー製造、ろう付け、積層造形など、用途を問わず光学系を選定する際には、青色光学系を赤外線部品の代替品として扱うのではなく、実際の出力、ビーム構造、スポットサイズ要件から始めることが、性能の高いシステムと期待を下回るシステムの分かれ目となります。
