LWIR 菲涅尔菱形延迟器应用说明

作者：英利——研发总监

菲涅尔菱形波片由普通玻璃制成。菲涅尔菱形波片的延迟量仅取决于光学元件的折射率和几何形状。因此，与由双折射晶体制成的消色差波片相比，菲涅尔菱形波片可在更宽的波长范围内使用，尤其是在长波红外波段，因为该波段材料的色散并不显著。

对于四分之一波菲涅尔菱形延迟器，我们的产品线分为三种类型：

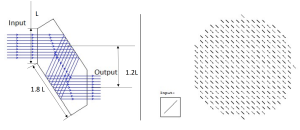

• 具有双反射的单组件菲涅尔菱形四分之一波延迟器。

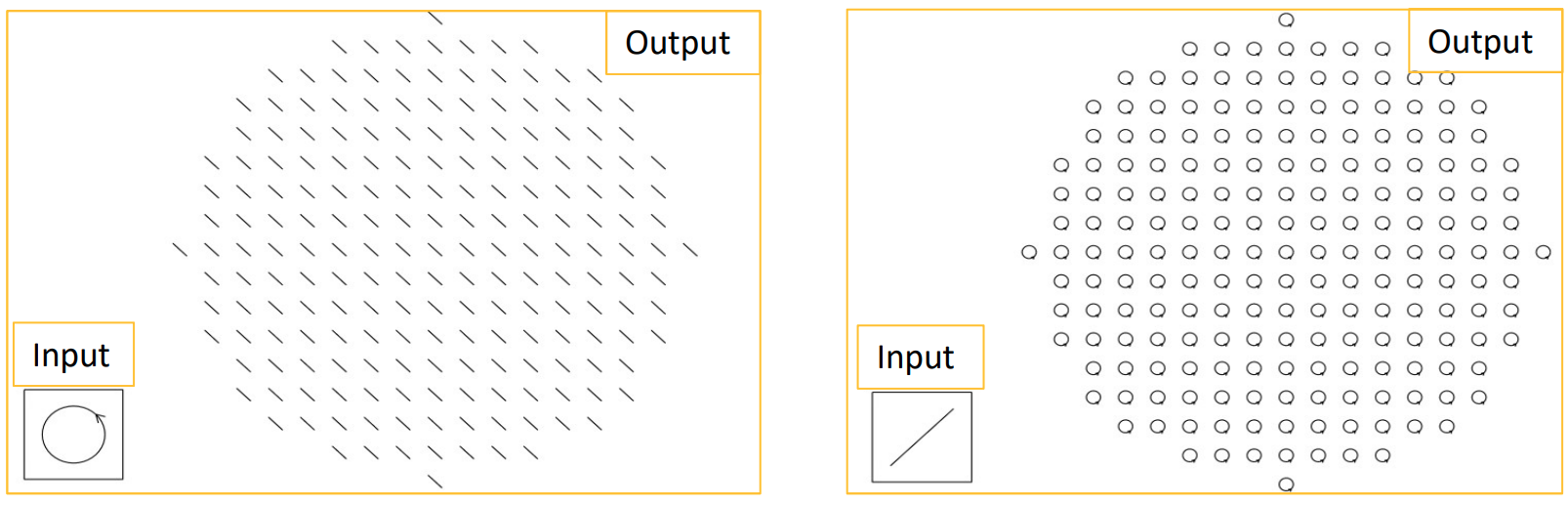

  • 它产生 λ/4 的相位延迟。
  • 输出光与输入光平行，但发生横向位移。
• 具有单次反射的单组件菲涅耳菱形四分之一波延迟器。

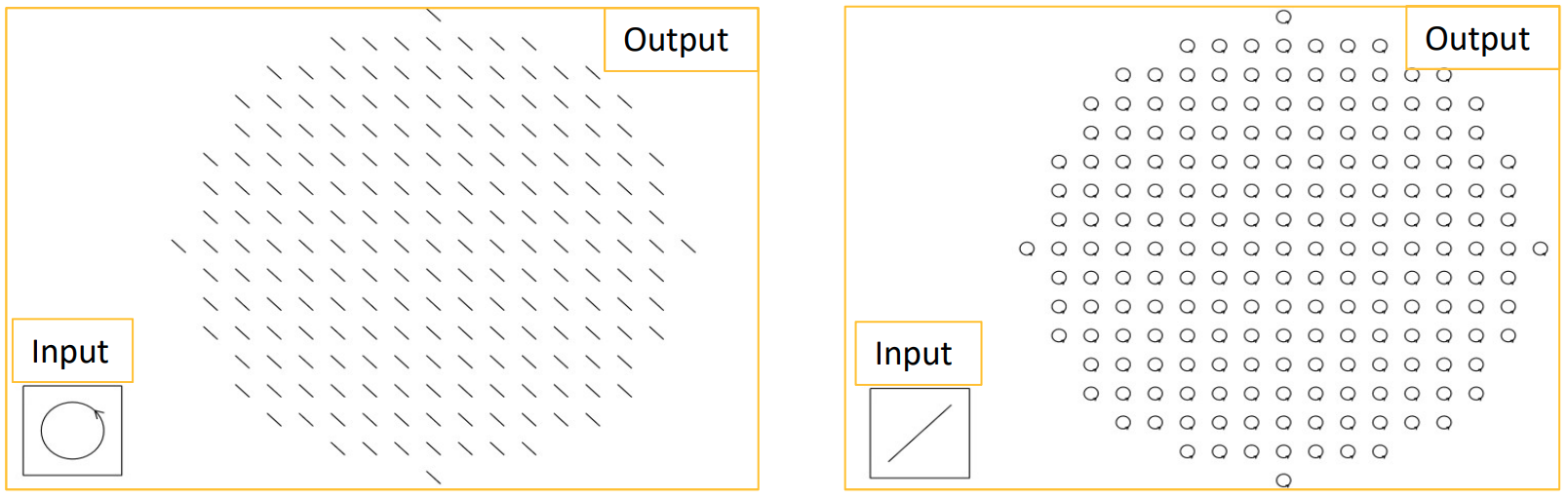

  • 它还会产生 λ/4 的相位延迟。
  • 但输出光和输入光之间的角度为 66 度。
• 双组分菲涅尔菱形四分之一波延迟器。
  • 它由两个波延迟器组成，每个波延迟器产生 λ/8 的相位延迟。
  • 该对然后具有 λ/4 的总延迟，与单个 Fresnel Rhomb 四分之一波延迟器中的相同。
  • 输入输出平行，在同一直线上，无横向位移。

对于半波菲涅耳菱形延迟器，只有一种类型。 它是一个单一的组件，具有双重反射。 输出光与输入光平行，但发生横向位移。

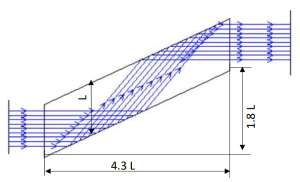

菲涅耳菱形四分之一波延迟器：具有双反射的单组件

材料： 硒化锌
横截面： 10×10 mm2 或 30 x 30 mm2（或根据要求）
工作波长范围： 7-13 um
表面质量： 60/40刮和挖

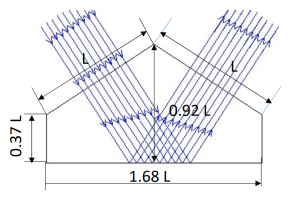

菲涅尔菱形四分之一波延迟器：具有单次反射的单组件

材料： 硒化锌
横截面： 15×15 mm2 或 30 x 30 mm2（或根据要求）
工作波长范围： 7-13 um
表面质量： 60/40刮和挖

菲涅耳菱形八分圆波延迟器：同轴双组件，四次反射

材料： 硒化锌
横截面： 10×10 mm2 或 30 x 30 mm2（或根据要求）
工作波长范围： 7-13 um

半波菲涅耳菱形延迟器：单组分，双反射

材料： 硒化锌
横截面： 10×10 mm2 或 30 x 30 mm2（或根据要求）
工作波长范围： 7-13 um
表面质量： 60/40刮和挖
