光纤束成像镜头应用说明

作者：英利——研发总监

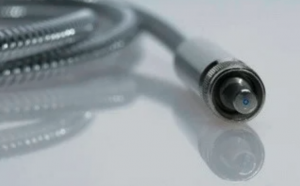

光纤束定义为在单根电缆中包含多根光纤的任何光纤组件。

虽然单根光纤无法传输图像，但大的光纤束可以，因为每根光纤代表图像的一个像素。 由于光纤束中光纤之间的耦合最小，这成为可能。 光纤束具有固有的灵活性，主要用于无法使用标准图像传感器的偏远或密闭空间中的成像应用。

工作原理

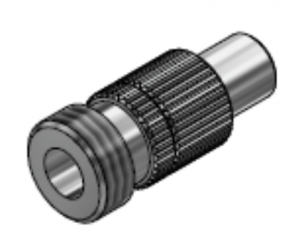

该组件包含一个 SMA 905 兼容外壳，其中包含 4 毫米直径的物镜。 它可以捕获距离大于 10 毫米的物镜到 1.5 毫米直径区域的图像，FOV 高达 40 度。 它必须在正午白天工作，否则需要额外的照明。

应用

光纤束成像镜头组件体积小，可用于广泛的应用，包括：

• 医学诊断
• 农业影像
• 工业和汽车检测

由于2002， Wavelength Opto-Electronic 已经建立了用于测量和检测系统的精密光学的创新光子学工程能力。 这里介绍的光纤束成像镜头是为了满足远程检测技术的最新发展。 我们的设计是为了在低光照水平下进行高分辨率操作。 成像镜头还提供卓越的图像质量以及更大的观察范围和性能。 400 nm 至 900 nm 的波长范围使其适用于许多应用。
