Manuseio e Limpeza de Componentes Ópticos Nota de Aplicação
Componentes ópticos requerem métodos especiais a serem seguidos para maximizar seu desempenho e vida útil. O uso diário de lentes pode deixá-las sujas devido à poeira, água e oleosidade da pele. Essa sujeira aumenta a dispersão da superfície óptica e absorve a radiação que, por sua vez, criará pontos quentes na superfície, levando a danos permanentes. Este guia fala sobre métodos comuns de manuseio e limpeza que são úteis para componentes ópticos. Como os componentes ópticos variam em tamanho, material, etc., devemos usar o método correto para manusear e limpar cada tipo de componente.
Manuseamento
Métodos de manuseio adequados durante a limpeza podem diminuir a frequência de manuseio da ótica para maximizar sua vida útil. Certifique-se de que o procedimento de desembalagem dos componentes ópticos seja feito em ambiente limpo e com temperatura controlada. Evite manusear os componentes com as mãos desprotegidas, pois a oleosidade da pele pode danificar permanentemente a qualidade da superfície óptica. Como alternativa, você pode usar luvas ao manusear a ótica e para componentes óticos menores; use pinças ópticas. Ao segurar os componentes ópticos, é melhor segurar os componentes ao longo das superfícies não ópticas.
Para grades holográficas ou pautadas, você nunca deve tocá-las com as mãos desprotegidas ou quaisquer instrumentos ópticos de manuseio. Sua primeira superfície é desprotegida com espelhos metálicos e divisores de feixe de película. Esses componentes ópticos são muito sensíveis e qualquer forma de contato físico danificará os componentes. Os cristais são sensíveis à temperatura e podem quebrar se expostos a choque térmico. Portanto, você deve sempre permitir que a embalagem entre em equilíbrio térmico antes de desempacotá-la. Os cristais também são muito mais macios, ao contrário da ótica convencional e, portanto, exigem um manuseio mais cuidadoso na limpeza.
Armazenamento
Como a óptica é facilmente arranhada, contaminada e higroscópica, o armazenamento adequado é vital para preservar os componentes ópticos. A ótica deve sempre ser embrulhada em tecido para lentes e armazenada dentro de uma caixa de armazenamento ótica projetada para ótica. Nunca coloque a ótica em superfícies duras, pois isso fará com que a superfície ótica seja contaminada. As caixas de armazenamento óptico devem ser mantidas em um ambiente com temperatura controlada, com baixa umidade e contaminantes.
Inspeção
Os componentes ópticos devem ser inspecionados antes e depois da limpeza e uso. Se necessário, utilize um dispositivo de ampliação para auxiliar na inspeção, pois a maioria das contaminações e defeitos são pequenos. Além disso, você pode iluminar uma linha brilhante na superfície óptica que aumentará a intensidade dos reflexos especulares das contaminações e defeitos.

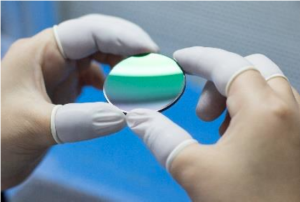

Ao inspecionar um componente óptico cuja superfície é revestida de forma reflexiva, o componente deve ser mantido paralelo à linha de visão do inspetor. Olhar paralelamente pela superfície permitirá que você veja as contaminações e não os reflexos. Ao inspecionar um componente ótico cuja superfície é polida, o componente deve ser mantido perpendicular à linha de visão do inspetor, o que permitirá que ele olhe através da ótica.
Se houver um defeito de superfície em uma superfície óptica limpa, a utilização de uma pá de escavação permite a categorização do tamanho do defeito comparando o tamanho do defeito calibrado na pá de escavação com o tamanho do defeito no óptico superfície. Se o tamanho do defeito for maior do que a especificação do fabricante, pode ser necessário substituir a óptica, o que permitirá alcançar o desempenho desejado.
Procedimentos de Limpeza
Se disponível, devemos sempre ler os procedimentos de limpeza e manuseio recomendados pelo fabricante. Antes de limpar um componente óptico, inspecione-o para determinar o tipo ou gravidade dos contaminantes. É melhor não pular esta inspeção, pois o processo de limpeza envolve solventes e contato físico com a superfície óptica. Se o envolvimento de solventes e contato físico ocorrer com muita frequência, pode danificar a superfície ótica. Para óptica com vários contaminantes, a ordem em que são removidos é importante, pois a superfície óptica pode ser danificada por um contaminante ao remover outro.
Soprando a superfície de uma óptica
Uma lata de gás inerte ou um bulbo de sopro pode ser usada para remover a poeira ou qualquer outro contaminante solto. Evite usar a boca para soprar na superfície do componente, pois gotas de saliva serão depositadas na superfície óptica.
Ao usar o gás inerte para pó, não agite a lata antes ou durante o uso. Segure a lata na vertical e aproximadamente 6” da superfície óptica durante todo o procedimento para iniciar o fluxo de gás com o spray apontado para longe do componente óptico. Isso ajudará a garantir que o propelente de gás inerte não seja depositado na superfície óptica. Agite o spray sobre a superfície óptica em um ângulo rasante em relação à sua superfície. Ao pulverizar sobre uma grande área de superfície, trace um padrão de oito sobre ela.
Este método de limpeza pode ser aplicado a quase todos os tipos de óticas, mas para algumas óticas (redes holográficas/de regras, polarizadores de calcita, etc.) que podem ser danificadas pelo contato físico, este é o único método para que sejam devidamente limpas.
Procedimentos alternativos de limpeza
Existem procedimentos de limpeza alternativos se soprar a superfície da óptica não for suficiente. A óptica deve sempre ser limpa com lenços limpos e solventes de qualidade óptica para evitar danos causados por contaminantes. Os lenços devem estar sempre úmidos com um solvente aprovado e nunca devem ser usados secos. Alguns lenços aceitáveis são algodão puro, tecido para lentes e aplicadores com ponta de algodão. Solventes comuns usados são acetona, metanol e álcool isopropílico. Os solventes devem ser usados com cuidado, pois a maioria deles é tóxico, inflamável ou ambos.
Procedimentos de limpeza usando toalhetes limpos e solventes de grau óptico:
Lavando a Ótica
Impressões digitais e grandes partículas de poeira nas superfícies óticas podem ser removidas imergindo a ótica em uma solução suave de água destilada ou sabão ótico, se aprovado pelo fabricante. No entanto, a óptica não deve permanecer imersa no líquido por mais tempo do que o necessário para remover os contaminantes. Após a imersão da ótica, lave-a em água destilada limpa. Dependendo do tipo de componente óptico, os procedimentos de soltar e arrastar ou tecido da lente podem ser usados para aplicar um solvente de secagem rápida (acetona/metanol) ao óptico para aumentar a velocidade de secagem. Não acumule nenhuma solução de limpeza em sua superfície enquanto a ótica seca, pois muitas vezes deixa riscos na superfície.
Método de arrastar e soltar
O método de arrastar e soltar pode ser aplicado para limpar superfícies ópticas planas que são elevadas acima de suas superfícies circundantes. Primeiro, comece examinando a ótica para localizar os contaminantes. Localizar os contaminantes antes de iniciar esse método de limpeza nos permite levantá-los da superfície o mais rápido possível, em vez de arrastá-los pela superfície óptica durante o processo.
Depois de inspecionar, coloque a ótica de maneira estável que a mantenha estacionária. Use uma folha limpa de tecido para lentes para segurar a ótica acima enquanto a puxa pela superfície ótica. Certifique-se de fazer isso de uma maneira que não empurre a superfície. Posteriormente, pingue cerca de 1 a 2 gotas de um solvente de secagem rápida aprovado no tecido da lente enquanto o segura acima da ótica.
O peso do solvente resultará no encontro do tecido da lente com a superfície óptica. Arraste o tecido da lente lenta e firmemente pela superfície óptica até que esteja fora da superfície, certificando-se de que o tecido da lente não saia da superfície durante o processo. A quantidade certa de solvente garantirá que o tecido da lente esteja úmido durante todo o processo, mas não deixe nenhum traço visível de solvente na superfície óptica.
Examine a ótica e repita a etapa, se necessário, mas use cada folha de tecido da lente apenas uma vez de cada vez. Este é um método de limpeza preferido, pois o tecido da lente está em contato mínimo com a superfície óptica. Este método pode remover pequenas partículas e óleo da superfície óptica. Tratamentos repetidos podem ser usados para remover grandes concentrações de contaminantes.
Tecido da lente com fórceps ou método do aplicador

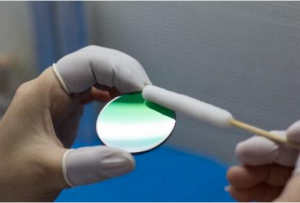

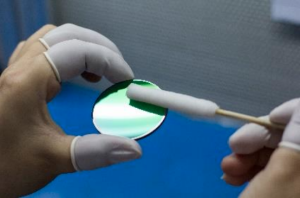

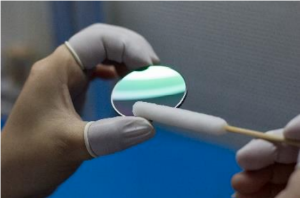

Este método é comumente usado para óticas de superfície montadas ou curvas que requerem limpeza com um solvente. Primeiro, comece examinando a ótica para localizar os contaminantes. Planeje um caminho de limpeza que não cause arrasto de quaisquer contaminantes sobre a superfície óptica. Se o tecido da lente for usado, o tecido deve ser dobrado de forma que uma parte do tecido que encontra a ótica não seja tocada. Segure o tecido da lente dobrado com uma pinça de forma que uma limpeza suave sobre a superfície óptica possa ser realizada. Em seguida, aplique algumas gotas de solvente no tecido da lente para deixá-lo úmido (não pingando). O tecido da lente deve ser capaz de passar pela superfície óptica em um movimento suave.
Ao limpar, gire continuamente o tecido da lente lentamente. Após cada limpeza, inspecione a ótica em busca de quaisquer restos de contaminantes ou estrias e repita o procedimento com um novo tecido para lentes, se necessário. Se houver listras na borda do tecido da lente, use um aplicador maior ou aplique um caminho de limpeza contínuo que remova a interface limpa na superfície óptica.
Limpeza com toalhetes Webril
Os lenços Webril são lenços de algodão macio recomendados para a limpeza da maioria das óticas. Eles absorvem o solvente de forma eficaz, não secam tão rapidamente em comparação com o tecido da lente e não se desfazem rapidamente. As bordas ao redor dos lenços Webril podem deixar alguns fiapos, portanto, sempre use uma borda dobrada ao limpar. Durante todo este processo, use sempre luvas ou protetores de dedo.
Para óticas menores, enrole o lenço em forma de cone com as bordas dobradas na ponta, umedeça a ponta e use a ponta como área de limpeza. Para lentes maiores, corte o lenço em 3 partes de aproximadamente 2.6 ”x4”. Dobre o lenço no sentido do comprimento para que meça 1.3 ”x4” e, em seguida, dobre cerca de 1 ”do final. Umedeça a última borda dobrada com solvente e use a borda para limpar a superfície óptica. Utilizar um frasco de bomba para liberar o solvente permitirá que seja mais fácil segurar a ótica com uma mão enquanto umedece o lenço com a outra.
Pegue a ótica com uma mão e limpe-a levemente e lentamente em toda a superfície ótica para evitar listras. A quantidade de solvente, a pressão aplicada ao pano e a velocidade do pano podem ter que ser ajustadas para evitar o aparecimento dessas listras. A duração da limpeza também pode variar de acordo com o solvente usado. Por exemplo, a acetona exige que você limpe mais rápido do que o álcool, pois a acetona seca mais rápido.
Ferramentas Ópticas de Manuseio e Limpeza
1. Luvas
Luvas são cruciais ao manusear qualquer componente óptico. O material das luvas deve ser algodão ou látex sem pó.
2. Pinça
Pinças ópticas ou a vácuo são comumente usadas para lidar com óticas menores. As pinças ópticas são feitas para segurar pequenos objetos duros com segurança. As pontas das pinças ópticas de design exclusivo são feitas de um material que reduz o risco de arranhar o componente óptico. Enquanto isso, as pinças a vácuo utilizam uma ventosa para segurar o componente óptico. As dicas são geralmente de algumas variantes que são especializadas para
manter certas formas e tamanhos de componentes ópticos.
3. Toalhitas Webril
Os lenços Webril são feitos de puro algodão. Esses lenços podem ser usados para limpar lentes ou qualquer superfície. As bordas, no entanto, deixam partículas de fiapos. Isso pode ser evitado simplesmente dobrando os lenços e usando a borda dobrada para limpar o componente óptico.
4. Lençol Lens
Os lenços de lentes são usados para manusear e limpar óticas, pois fornecem uma superfície macia que pode tocar com segurança vários tipos de superfícies óticas. Tecidos de lente são frequentemente usados para embrulhar componentes ópticos.
5. Caixas de Armazenamento Óptico
Essas caixas têm inserções de espuma ou plástico moldado. As inserções garantem que os componentes ópticos fiquem estacionários na caixa e que as superfícies ópticas não toquem nas superfícies duras.
6. Lupas
A ótica pequena pode ser examinada usando lupas. As lupas são úteis para verificar a limpeza e integridade das superfícies óticas que determinarão o procedimento de limpeza.
7. Remo para Escavar
A maioria das óticas tem tolerância específica para arranhões que categoriza a qualidade ótica da superfície ótica. Esta raquete possui uma série de defeitos ópticos calibrados que determinarão a profundidade ou a espessura de um arranhão.
8. Gás de Pó Inerte
Este gás é excelente para limpar poeira e outros contaminantes que não tenham aderido às superfícies ópticas. Uma fonte alternativa seria um soprador de lâmpadas. Gás de pó inerte pode fornecer um fluxo contínuo de gás pressurizado com o qual os contaminantes podem ser soprados para longe da superfície óptica. À medida que o gás é liberado do canister pressurizado, geralmente é mais frio que a temperatura ambiente e esfria a superfície óptica. O fluxo de gás pressurizado pode criar gotículas do propelente que podem fazer com que ele seja depositado na superfície óptica.
9. Fórceps
Fórceps são grampos pequenos com trava que são freqüentemente usados para segurar lenços de lente durante certos procedimentos de limpeza. Uma vez que os fórceps podem riscar facilmente uma superfície óptica, é importante certificar-se de que nunca tocam a superfície óptica.
10. Aplicadores com ponta de algodão
Os aplicadores com ponta de algodão são bastões de madeira de 6” com fibras de algodão em uma extremidade. Eles são usados como um aplicador para diferentes agentes de limpeza. Estes são úteis para limpar pequenas superfícies ópticas. Para superfícies ópticas maiores, é mais difícil obter um acabamento sem riscos com esses aplicadores. Aplicadores com ponta de algodão não devem ser confundidos com cotonetes ou outros aplicadores de cosméticos de drogarias. Esses aplicadores são feitos de materiais e fibras não abrasivos. São instrumentos de grau óptico que não deixam contaminantes nas superfícies ópticas.
11. Solventes de Limpeza Óptica
Solventes de limpeza óptica comuns incluem acetona, água destilada, metanol ou propanol. É vital usar apenas solventes de grau óptico, pois os contaminantes podem residir nos solventes de grau não óptico. Isso pode resultar no depósito de contaminantes na superfície óptica durante o procedimento de limpeza. É prática padrão usar apenas solventes aprovados pelo fabricante em superfícies ópticas para evitar mais danos a elas.
