음향광학 편향기란 무엇인가? AOD에 대한 모든 것

저자: Bryan Ng – 마케팅 관리자

음향광학 편향기(AOD) 는 고속의 정밀한 빔 조향 기능을 제공하는 현대 광학 시스템의 필수 구성 요소입니다. 이 장치는 일반적으로 결정과 같은 매질 내에서 음파와 빛의 상호 작용을 이용하여 레이저 빔을 회절시키고 방향을 제어합니다. AOD는 레이저 스캐닝, 광통신, 생의학 영상, 양자 광학 및 재료 가공 분야에서 널리 사용됩니다. 이 글에서는 AOD의 작동 원리, 주요 매개변수, 응용 분야, 장점, 한계 및 선택 기준을 살펴보고 광자학 분야에서 AOD의 역할에 대한 포괄적인 개요를 제공합니다.

1. 음향광학 편향의 원리

음향광학 소자( AOD)는 석영, 이산화텔루륨(TeO₂), 용융 실리카와 같은 투명 매질 내에서 음파와 광파 사이의 기본적인 상호작용인 음향광학 효과를 이용합니다. 음파가 결정을 통과할 때, 광탄성 효과로 인해 굴절률이 주기적으로 변조됩니다. 이 변조는 움직이는 회절 격자처럼 작용하여 입사광과 매우 정밀하게 제어되고 조절 가능한 방식으로 상호작용합니다.

1.1 회절 메커니즘

일반적으로 레이저 빔과 같은 간섭성 광원이 음향 광학 매질에 입사하면, 이 동적인 음파 유도 회절 격자를 만납니다. 음향파의 주파수와 진폭에 따라, 회절 격자는 입사 빔을 빛과 음파의 위상 정합 조건에 따라 결정되는 각도로 회절시킵니다.

2. 구성 요소 및 구조

AOD (음향광학장치)는 음파를 이용하여 레이저 빔을 빠르고 정확하게 편향시키도록 정교하게 설계된 광전자 장치입니다. AOD 는 여러 핵심 부품으로 구성되어 있으며, 이 부품들은 음향광학 효과를 높은 효율과 신뢰성으로 활용하기 위해 함께 작동합니다.

2.1 음향 광학 결정

AOD 의 핵심은 광파와 음파가 모두 전파되는 투명한 매질인 음향광학 결정입니다. 재료 선택은 매우 중요하며 원하는 광파장, 음속, 회절 효율 및 전력 처리 능력에 따라 달라집니다.

일반적인 자료는 다음과 같습니다:

• TeO₂: 뛰어난 음향 광학적 성능 지수를 지닌 높은 복굴절성을 가지고 있으며, 가시광선에서 근적외선 파장에 이상적이며, 비교적 낮은 RF 전력에서 높은 회절 효율을 제공합니다.
• 융합 실리카: 음향 감쇠가 낮고 광학적 투명도가 넓습니다. 고전력 응용 분야에 적합하지만 음향 광학 효율이 낮습니다.
• 석영: 우수한 열 안정성을 제공하며 종종 자외선이나 적외선 응용 분야에 사용됩니다.

이 결정은 특정 결정학적 축을 따라 정밀 절삭되어 음향파 전파 및 광 빔과의 위상 정합을 최적화합니다. 또한, 일반적으로 특정 레이저 파장(예: 532nm, 1064nm)에 대해 입력 및 출력 면에 반사 방지(AR) 코팅이 되어 프레넬 손실을 최소화하고 처리량을 극대화합니다.

2.2 압전 변환기

압전 변환기는 음향 광학 결정의 한쪽 끝에 결합됩니다. 이 부품은 입력된 무선 주파수(RF) 전기 신호를 기계적 진동으로 변환하여 결정을 통과하는 음향파를 생성합니다.

• 변환기는 일반적으로 리튬 니오베이트나 PZT(납 지르코네이트 티타네이트)와 같은 재료로 만들어집니다.
• 변환기의 기하학적 구조와 배치는 음향 빔 모양, 전파 모드(세로 또는 전단), 편향기의 대역폭을 결정합니다.

변환기-크리스털 인터페이스의 품질은 효율적인 음향 결합과 낮은 삽입 손실에 매우 중요합니다.

2.3 RF 드라이버

RF 드라이버(RF 합성기 또는 생성기라고도 함)는 트랜스듀서를 자극하는 전기 신호를 제공합니다. 이 드라이버는 두 가지 주요 매개변수를 제어합니다.

• RF 주파수: 반사된 광선의 회절각을 직접 결정합니다. 주파수를 조정하면 광선을 연속적인 각도 범위로 조정할 수 있습니다.
• RF 전력(진폭): 결정 내 굴절률 변조 강도에 영향을 미치며, 결과적으로 회절 효율에 영향을 미칩니다.

고급 AOD 시스템은 빠른 주파수 호핑이나 스위핑이 가능한 프로그래밍 가능한 주파수 가변형 드라이버를 사용하여 실시간으로 동적 빔 조향이 가능합니다.

2.4 광학 조리개

광학 개구는 레이저 빔이 결정 내부로 진입하여 음향파와 상호작용하는 투명 개구 또는 상호작용 영역을 정의합니다. 광학 개구는 일반적으로 직사각형 모양으로, 음향 빔 단면과 일치하며 빔 프로파일 전체에 걸쳐 균일한 회절 성능을 보장합니다.

• 조리개의 크기는 각도 분해능과 빔 품질에 영향을 미칩니다.
• 잘 설계된 조리개는 빔 클리핑과 회절 아티팩트를 최소화합니다.

일부 설계에는 최적의 효율을 위해 입력 빔을 음향 상호 작용 영역에 맞추기 위해 내부 또는 외부 빔 형성 광학 장치가 포함됩니다.

3. 표면 품질 및 정확도

AOD 의 성능과 정밀도는 내부 부품 및 구조뿐만 아니라 표면 품질, 광학 정렬 및 주요 작동 매개변수 세트에 의해서도 결정됩니다. 이러한 요소들이 종합적으로 AOD가 레이저 빔을 얼마나 정확하고 효율적으로 조작할 수 있는지에 영향을 미칩니다.

3.1 파장 호환성

각 AOD 는 특정 레이저 파장 또는 좁은 파장 범위에 맞게 설계 및 최적화됩니다. 이러한 최적화에는 다음이 포함됩니다.

• 주어진 파장에서의 광학적 투명성과 음향 특성에 따른 결정 선택 및 방향.
• 반사 방지 코팅은 작동 파장에서 표면 반사를 최소화하도록 조정됩니다.
• 최적의 회절 효율에 맞춰 위상 일치 조건(브래그 각도)을 조정합니다.

설계 범위를 벗어난 파장에서 AOD를 사용하면 회절 효율이 크게 저하되고, 광학적 수차가 증가하고, 원치 않는 반사나 산란이 발생할 수 있습니다.

3.2 편향각

편향각은 AOD( 음향 광학 디플렉터)가 레이저 빔을 조종할 수 있는 전체 각도 범위를 나타냅니다 . AOD는 일반적으로 수 밀리라디안에서 수십 밀리라디안 범위의 편향각을 구현할 수 있습니다. 더 큰 각도를 얻으려면 더 넓은 RF 대역폭이나 더 느린 음속이 필요합니다.

3.3 해상도

해상도는 편향 범위 전체에서 개별적으로 처리 가능한 빔 위치의 수를 정의합니다. 해상도는 다음 요인에 따라 달라집니다.

• RF 대역폭(주파수 스윕 범위),
• 광빔 직경 및
• 결정 내의 상호작용 길이.

래스터 스캐닝이나 광학 트래핑처럼 미세한 빔 간격이 필요한 응용 분야에서는 더 높은 해상도가 바람직합니다. 하지만 회절 효율과 응답 시간의 균형을 맞춰야 합니다.

3.4 대역폭

RF 대역폭은 AOD가 효과적으로 작동할 수 있는 무선 주파수 범위입니다. 이는 다음과 같은 사항에 직접적인 영향을 미칩니다.

• 편향 각도(대역폭이 클수록 더 큰 각도 스캐닝이 가능함)
• 해결 가능한 점의 수(더 높은 해상도),
• 이 범위 전체에서 안정적이고 충실도가 높은 신호를 생성해야 하는 RF 드라이버의 설계.

광대역 AOD에는 모든 주파수에서 일관된 회절 효율을 유지하기 위해 특별히 설계된 변환기와 임피던스 매칭 네트워크가 필요할 수 있습니다.

3.5 회절 효율

회절 효율은 입사 광 파워 중 원하는 1차 빔으로 회절되는 비율입니다. 이는 주요 성능 지수이며, 다음 요인에 의해 영향을 받습니다.

• 음향 전력(더 높은 전력 → 더 높은 지수 변조)
• 상호작용 길이(길이가 길수록 에너지 전달이 더 많음)
• 빔 오버랩 및 정렬,
• 재료 특성(광탄성 계수, 감쇠)

일반적인 AOD( 대칭 광학 다이오드) 의 회절 효율은 적용 분야 및 파장에 따라 60%에서 90% 이상까지 다양합니다. 과도한 전력은 흡수되거나 산란될 수 있으므로 열 관리 및 광학 품질이 매우 중요합니다.

3.6 응답 시간

응답 시간은 RF 주파수 변화와 그에 따른 레이저 빔 편향각 변화 사이의 지연 시간입니다. 이는 음향파가 크리스털 내부의 광 빔 경로를 채우는 데 걸리는 시간에 의해 결정됩니다. 일반적인 응답 시간은 1~10마이크로초이며, 실시간 이미징, 분광학 또는 레이저 변조와 같은 응용 분야에 적합한 고속 빔 조향을 가능하게 합니다.

3.7 표면 품질

종종 간과되지만, 음향 광학 결정의 광학 표면 품질은 광학 수차와 역반사를 최소화하는 데 필수적입니다. 매개변수는 다음과 같습니다.

• 표면 평탄도(일반적으로 λ/10 이상)
• 스크래치 디그 사양(예: MIL-PRF-20B당 10-13830)
• 정밀 연마와 AR 코팅을 통해 낮은 산란과 높은 투과율을 가진 표면을 구현했습니다.

표면 품질이 좋지 않으면 다음과 같은 문제가 발생할 수 있습니다.

• 레이저 유도 손상 위험 증가
• 영상 시스템의 산란 유도 노이즈
• 광 처리량이 감소했습니다.


4. AOD vs. 다른 빔 조향 기술

AOD( Aerostatic Optics Diflection)는 광학 시스템에서 레이저 빔의 방향을 제어하는 ​​데 사용되는 광범위한 빔 조향 기술 계열의 일부입니다. 일반적으로 사용되는 다른 방법으로는 검류계 미러, MEMS 미러 및 전기광학 편향기(EOD)가 있습니다. 각 기술은 속도, 정밀도, 크기, 범위 및 신뢰성 측면에서 장점과 단점을 가지고 있습니다.

4.1 속도

AOD 의 가장 중요한 장점 중 하나는 매우 빠른 응답 시간으로, 일반적으로 수 마이크로초에서 수 마이크로초 범위에 속합니다. 이러한 빠른 전환은 빔 편향이 순전히 전자적인 방식으로 이루어지기 때문이며, 이는 물리적으로 부품을 움직이는 것이 아니라 변환기에 인가되는 RF 신호를 조정하는 것에 기반합니다.

EOD: AOD와 비슷하거나 약간 더 빠르지만(수십 나노초) 일반적으로 회절 효율이 낮고 각도 범위가 제한적입니다.

AOD: 나노초에서 마이크로초 단위의 짧은 응답 시간으로 공초점 현미경, 초고속 분광법, 양자 광학과 같은 고속 응용 분야에 이상적입니다.

갈바노미터 거울: 밀리초 단위의 응답 시간을 갖는 기계식 시스템. 넓은 스캔 각도는 필요하지만 빠른 빔 전환은 필요하지 않은 응용 분야에 적합합니다.

MEMS 미러: 갈보(수십~수백 마이크로초)보다 빠른 속도를 제공하지만 AOD보다 느린 마이크로 기계 장치입니다.

4.2 신뢰성

OD 는 움직이는 기계 부품이 없어 기계적 마모와 진동에 대한 신뢰성과 내구성이 매우 뛰어납니다. 따라서 산업, 우주 또는 실험실 환경에서 장기간 작동하기에 적합합니다.

AOD: 수명이 길고 유지관리가 거의 필요 없음.

검류계와 MEMS 거울: 기계적 운동은 시간이 지남에 따라 마모를 일으키므로, 높은 작업 주기에서 재교정이나 교체가 필요합니다.

EOD: 움직이는 부품이 없는 솔리드 스테이트 방식이지만 정렬과 환경 소음에 더 민감한 경우가 많습니다.

4.3 정밀도 및 해상도

AOD는 지속적이고 정밀하게 제어 가능한 RF 튜닝 덕분에 높은 각도 해상도를 제공합니다.

• 음향 주파수를 조정하면 미세한 처짐 제어가 가능합니다.
• 분해 가능한 스팟의 수는 빔 크기와 RF 대역폭에 따라 수백에서 수천 개에 달할 수 있습니다.

대조적으로 :

• 검류계 거울: 위치 반복성이 뛰어나지만 제어가 어렵고 속도가 느립니다.
• MEMS 거울: 적당한 해상도를 제공하지만 물리적인 움직임 범위와 공진 주파수에 의해 제한됩니다.
• EOD: 복잡한 구성에 사용하지 않으면 각도 분해능이 낮지만 매우 고속으로 작동합니다.

4.4 편향각 및 광 처리량

AOD는 속도와 정확성이 뛰어나지만, 몇 가지 본질적인 한계가 있습니다.

• 편향 각도: 일반적으로 몇 도(수십 밀리라디안)로 제한되며, 이는 검류계로 달성할 수 있는 수십 도보다 상당히 작습니다.
• 광 처리량: 회절 특성으로 인해 입사 광선의 일부는 항상 손실됩니다. 높은 효율(약 80~90%)에서도 회절되지 않은 영차 광선은 잔류 전력을 가지므로, 이를 차단하거나 관리해야 합니다.

비교 :

• 검류계: 큰 편향 각도(>20°)를 제공하므로 광역 레이저 투사나 스캐닝과 같은 응용 분야에 적합합니다.
• MEMS 미러: 적당한 편향 각도(±5°~±15°).
• EOD: 각도 범위가 제한되어 있으며 AOD와 비슷하거나 더 작습니다.

4.5 요약

5. 광학 시스템에서 AOD의 응용

AOD(아날로그 -광학 다이오드)는 빠른 응답 속도, 정밀한 각도 제어, 그리고 고체 소자로서의 신뢰성 덕분에 현대 광자 시스템의 필수 구성 요소가 되었습니다. 이러한 특성 덕분에 과학 연구, 산업 공정, 그리고 새롭게 부상하는 양자 기술 등 다양한 분야에서 정밀도를 요구하는 응용 분야에 활용될 수 있습니다.

5.1 레이저 스캐닝 및 이미징

AOD 의 가장 널리 사용되는 용도 중 하나는 레이저 스캐닝 시스템, 특히 생의학 및 재료 이미징 분야입니다.

• 공초점 현미경: AOD는 여기 레이저를 시료 전체로 빠르게 이동시켜 빠른 XY 래스터 스캐닝을 가능하게 합니다. 빠른 스캐닝 속도는 광퇴색을 줄이고 역동적인 생물학적 과정을 실시간으로 이미징할 수 있도록 합니다.
• 다중 광자 현미경: 기계적 움직임 없이 스캔할 수 있는 AOD의 능력은 심부 조직 이미징을 위해 레이저 빔 강도가 안정적으로 유지되어야 하는 다중 광자 설정에서 특히 가치가 있습니다.
• 랜덤 액세스 스캐닝: 기존 갈바노미터와 달리 AOD는 마이크로초 단위로 두 스캔 지점 사이를 이동할 수 있습니다. 이를 통해 관심 영역의 표적 이미징이 가능해져 획득 시간과 광독성이 감소합니다.
• 유연한 시야: RF 주파수 변조를 통해 AOD는 광학 장치를 물리적으로 움직이지 않고도 다양한 스캔 각도와 줌 기능을 지원합니다.

5.2 광학 트래핑 및 조작

광학 집게 및 홀로그래픽 조작에서 AOD는 미세 입자를 위한 광 기반 트랩을 생성하고 제어하는 ​​정밀하고 역동적인 도구 역할을 합니다.

• 다중 트랩 사이트: 회절 주파수를 빠르게 변경함으로써 AOD는 트래핑 레이저 빔을 여러 지점 사이로 조정하여 효과적으로 시간 공유 광학 트랩을 생성할 수 있습니다.
• 생체 세포 조작: AOD 기반 광학 핀셋을 사용하여 생물학적 세포나 세포소기관을 실시간으로 이동, 분류, 회전시켜 물리적 접촉 없이 조작이 가능합니다.
• 입자 분류 및 힘 분광법: 미세유체역학과 콜로이드 물리학에서 AOD는 크기, 굴절률 또는 행동에 따라 입자를 프로그래밍하여 조작할 수 있게 하여 매우 유연한 제어를 제공합니다.

5.3 양자 광학

차가운 원자, 이온 및 광자를 이용한 양자 실험에는 초정밀 빔 제어가 필요하며, AOD는 나노라디안 규모의 정확도로 이를 제공할 수 있습니다.

• 원자 트래핑 및 어드레싱: 광 격자 또는 자기광학 트랩에서 AOD는 레이저 빔을 특정 원자나 영역에 집중시키는 데 사용되어 양자 상태 조작과 선택적 냉각을 가능하게 합니다.
• 양자 컴퓨팅: AOD는 포획된 이온이나 중성 원자 큐비트 시스템의 광학 제어 경로를 빠르게 재구성하여 게이트 연산과 큐비트 판독을 용이하게 합니다.
• 공간 광 변조: AOD는 양자 시뮬레이션에 사용되는 광선의 위치와 강도를 모두 변조하는데, 이는 종종 공간 광 변조기(SLM)와 함께 사용됩니다.
• 낮은 크로스토크: AOD 편향의 빠르고 프로그래밍 가능한 특성 덕분에 인접 영역에 미치는 영향을 최소화하면서 개별 양자 소자를 격리하여 주소 지정할 수 있습니다.

5.4 재료 가공

AOD는 특히 정밀도와 속도가 중요한 레이저 미세 가공, 마킹 및 표면 처리 분야에서 점점 더 많이 사용되고 있습니다.

• 패턴 생성을 위한 빔 스티어링: AOD를 사용하면 레이저가 기계적 움직임 없이 기판에서 복잡한 패턴을 빠르게 추적할 수 있어 고해상도 조각, 절삭 또는 증착에 이상적입니다.
• 동적 초점 제어: AOD는 조정 가능한 렌즈와 함께 유리, 폴리머, 반도체와 같은 재료의 3D 구조화 및 체적 처리를 지원합니다.
• 초고속 레이저 응용 분야: AOD는 최소한의 분산으로 펨토초 레이저 펄스를 조종하여 깨끗한 절단이나 표면 아래 수정을 위한 정밀한 에너지 전달을 가능하게 합니다.

5.5 LIDAR 및 3D 이미징

고체형 LIDAR 및 소형 3D 센싱 시스템에 대한 수요가 증가함에 따라 AOD는 기존 스캐닝 방식에 대한 비기계적 대안을 제공합니다.

마모 없음: MEMS 미러 및 회전 LIDAR 시스템과 비교했을 때 AOD는 시간이 지나도 최소한의 드리프트로 강력한 성능을 제공합니다.

조용하고 빠른 스캐닝: AOD는 자동차 LIDAR에서 조용하고 빠른 빔 조향을 가능하게 하여 음향 소음을 줄이고 안정성을 향상시킵니다.

소형화: 컴팩트하고 견고한 디자인으로 드론, 로봇, 핸드헬드 기기 등 휴대용 감지 시스템에 통합하는 데 적합합니다.

깊이 이미징 및 TOF 시스템: AOD는 TOF(비행시간) 3D 이미징 시스템에서 깊이 측정을 위해 빔 방향을 빠르게 조절할 수 있어 탐색, 매핑 및 장애물 감지에 유용합니다.

6. 음향 광학 편향기의 장점

AOD는 속도, 정밀도, 그리고 신뢰성이 매우 중요한 광학 시스템에서 널리 사용됩니다. AOD의 고유한 솔리드 스테이트 설계와 전자적으로 조정 가능한 특성은 기계식 또는 MEMS 기반 빔 조향 방식에 비해 여러 가지 뚜렷한 장점을 제공합니다.

6.1 고속

AOD는 일반적으로 마이크로초에서 마이크로초 미만 범위로 매우 빠른 전환 시간을 제공합니다.

• 빔의 방향을 바꾸는 데 걸리는 시간은 결정 내부에서 음향파가 레이저 빔을 통과하는 데 필요한 시간에 따라 결정되는데, 종종 몇 마이크로초에 불과합니다.
• 이러한 빠른 대응 덕분에 AOD는 다음과 같은 실시간 제어에 적합합니다.
  • 고속 레이저 스캐닝(예: 공초점 현미경)
  • 광학 핀셋의 동적 트래핑
  • 시간 분해 분광법 및 초고속 광학

AOD는 이동 부품의 관성을 제거함으로써 스위칭 속도가 중요한 애플리케이션에서 검류계와 MEMS 미러보다 우수한 성능을 발휘합니다.

6.2 고정밀

AOD는 RF 구동 주파수의 지속적인 조정을 통해 정밀한 각도 제어를 제공하여 부드럽고 지터 없는 작동으로 높은 각도 분해능을 구현합니다.

• 빔 편향 각도는 음향 주파수를 종종 1MHz 미만 단위로 미세하게 조정하여 제어합니다.
• 이 기능은 다음을 지원합니다.
  • 광 어드레싱 시스템의 정밀한 빔 위치 지정
  • 고해상도 래스터 또는 벡터 스캐닝
  • 재료 가공에서의 제어된 패턴 생성

많은 시스템에서 AOD는 조리개 크기와 RF 대역폭에 따라 수백 개에서 수천 개의 분해 가능한 점을 구현합니다.

6.3 비기계적 설계

AOD는 움직이는 기계 부품 없이 작동하므로 다음과 같은 여러 가지 운영 및 유지 관리상의 이점이 있습니다.

• 기계적 마모나 백래시가 없어 장기적인 안정성과 최소한의 드리프트가 보장됩니다.
• 진동, 충격 또는 온도 변화가 발생하기 쉬운 환경에서 높은 신뢰성을 제공합니다.
• 재교정이나 구성 요소 교체의 필요성이 최소화되어 산업 또는 실험실 시스템의 가동 중지 시간이 줄어듭니다.

이러한 비기계적 작동은 가동 시간을 늘리고 총 소유 비용을 낮추는 데 도움이 되며, 특히 연속 사용 애플리케이션에서 그렇습니다.

6.4 컴팩트한 사이즈

AOD 모듈은 일반적으로 작고 가벼워서 공간이 제한된 광학 설정에 쉽게 통합할 수 있습니다.

• 컴팩트한 크기로 다음과 같은 통합이 가능합니다.
  • 핸드헬드 또는 웨어러블 장치(예: 소형 LIDAR 또는 AR 시스템)
  • 휴대용 과학 기기
  • 상업용 스캐닝 또는 계측 도구의 OEM 모듈

부피가 큰 검류계 기반 시스템과 비교했을 때, AOD는 성능을 저하시키지 않고도 소형화가 가능합니다.

6.5 유연한 운영

AOD는 아날로그와 디지털 모두의 광범위한 변조 모드를 지원하여 탁월한 운영 다양성을 제공합니다.

• 아날로그 빔 스티어링: RF 주파수를 점진적으로 변화시켜 부드럽고 연속적인 스캐닝을 구현합니다.
• 디지털 스위칭: 디지털로 프로그래밍된 RF 신호를 사용하여 개별 위치 사이를 빠르게 이동합니다.
• 진폭 변조: AOD는 RF 전력을 제어하여 빠른 광학 셔터나 감쇠기로도 기능할 수 있습니다.

이러한 유연성 덕분에 단일 AOD가 광학 시스템 내에서 빔 조정, 강도 변조, 동적 초점 조절 등 여러 역할을 수행할 수 있습니다.

7. 올바른 AOD 선택

광학 시스템에서 최적의 성능을 달성하려면 적절한 AOD를 선택하는 것이 매우 중요합니다. 고려해야 할 주요 요소는 다음과 같습니다.

7.1 냉각 요구 사항

AOD는 작동 중, 특히 높은 RF 전력 레벨에서 열을 발생시킵니다. 효과적인 열 관리를 통해 일관된 성능과 수명을 보장합니다.

• 열 부하 평가: 예상되는 RF 전력 입력과 그에 따른 열 생성을 평가합니다.
• 방열 방법: 최적의 작동 온도를 유지하기 위해 방열판이나 능동 냉각 시스템 등 적절한 냉각 솔루션을 구현합니다.

7.2 레이저 파장 호환성

효율적인 회절을 보장하기 위해 AOD의 재료는 레이저의 파장과 호환되어야 합니다.

• 재료 선택: 다양한 결정(예: TeO₂, 용융 실리카)은 투명도 범위와 음향 광학적 성능 지수가 다릅니다.
• 파장 매칭: 선택한 AOD 소재가 특정 레이저 파장과 효율적으로 상호 작용하는지 확인하세요.

7.3 빔 직경 고려 사항

레이저 빔의 직경은 AOD 내의 해상도와 상호작용 시간에 영향을 미칩니다.

• 분해능에 미치는 영향: 빔 직경이 커지면 각도 분해능이 향상되지만 더 큰 조리개 AOD가 필요할 수 있습니다.
• 상호작용 시간: 빔 직경은 음향 전달 시간에 영향을 미쳐 장치의 응답 속도에 영향을 미칩니다.

7.4 필요한 스캔 각도

원하는 편향 범위는 필요한 RF 대역폭과 결정 크기를 결정합니다.

• 대역폭 요구 사항: 더 넓은 스캔 각도는 필요한 주파수 이동을 달성하기 위해 더 넓은 RF 대역폭이 필요합니다.
• 결정 크기: 더 큰 스캔 각도는 증가된 편향 범위를 수용하기 위해 더 큰 결정이 필요할 수 있습니다.

7.5 응용 프로그램 세부 사항

귀하의 애플리케이션의 특정 요구 사항에 맞게 AOD를 선택하세요.

재료 가공: 전력 처리 및 내구성을 고려하세요.

이미징: 고속 스캐닝과 해상도를 우선시합니다.

광학 트래핑: 정밀한 빔 조향과 안정성에 중점을 둡니다.

8. 결론

AOD는 첨단 광학 시스템에 필수적인 도구입니다. 기계 부품 없이 빔을 빠르고 정밀하게 조정할 수 있어 다양한 고속 응용 분야에 적합합니다. AOD에는 몇 가지 한계가 있지만, 지속적인 연구 개발을 통해 성능을 향상시키고 응용 범위를 넓히고 있습니다. 과학 연구, 산업 자동화, 차세대 이미징 시스템 등 어떤 분야에서든 AOD는 광자공학의 미래를 형성하는 데 중요한 역할을 합니다.

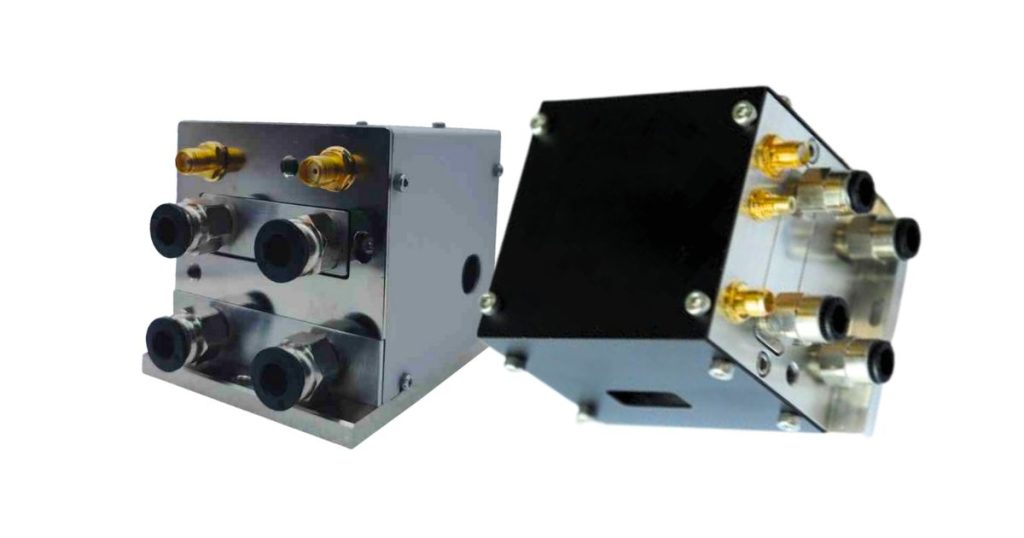

Wavelength Opto-Electronic 다양한 응용 분야에 맞춰 제작된 포괄적인 음향 광학 장치 제품군을 제공합니다.

• 우리는 제공 AODs, AOM, 주파수 시프터예산 및 조정 가능한 필터266nm에서 10.6μm까지의 파장을 포괄합니다.
• 우리 둘 다 자유 공간 섬유 결합 다양한 시스템 요구 사항을 수용하는 구성.
• 결정, 파장, 빔 크기에 따라 AOD는 0.05~15μs 범위의 응답 시간과 나노라디안 수준의 정밀한 위치 제어를 달성합니다.

이러한 요소를 신중하게 평가하고 당사의 전문 지식을 활용하면 시스템 성능 목표와 운영 요구 사항에 맞는 AOD를 선택할 수 있습니다.
