Femtosekundenlaseroptik: Entwicklung kürzester Pulse in der Photonik

Ein Femtosekunden-Laserpuls dauert etwa zehn bis tausend Billiardstel Sekunden – so kurz, dass das Licht selbst, das sich mit fast 300,000 Kilometern pro Sekunde bewegt, während des Pulses nur wenige Mikrometer bis einige zehn Mikrometer zurücklegt. Die Komprimierung dieser enormen Energiemenge in so kurzer Zeit erzeugt Spitzenleistungen, die intensiv genug sind, um selbst härteste Keramik zu verdampfen, menschliches Hornhautgewebe umzuformen, ohne es zu verbrennen, und nichtlineare optische Effekte hervorzurufen, die unter normaler Beleuchtung nicht auftreten.

Diese außergewöhnliche Leistungsfähigkeit bringt eine ebenso außergewöhnliche technische Herausforderung mit sich, die größtenteils auf die Optik entfällt. Eine Femtosekundenlaserquelle kann perfekt konstruiert sein, doch wenn die Spiegel, Linsen und Fenster, die den Strahl leiten, nicht nach Femtosekunden-spezifischen Standards gefertigt sind, verschlechtert sich der Puls, bevor er das Werkstück erreicht. Das Verständnis der Besonderheiten der Femtosekundenlaseroptik – und worauf bei ihrer Spezifizierung zu achten ist – ist genauso wichtig wie das Verständnis der Laserquelle selbst.

1. Warum die Optik von Femtosekundenlasern die Regeln der konventionellen Optik bricht

Standard-Laseroptiken, wie sie für Dauerstrich- oder Nanosekundenpulssysteme entwickelt werden, werden nach relativ einfachen Anforderungen konstruiert: Die Beschichtung muss bei der richtigen Wellenlänge reflektierend oder durchlässig sein, die Oberfläche muss ausreichend glatt sein, um Streuung zu vermeiden, und die Zerstörschwelle muss die Betriebsleistung deutlich übersteigen. Diese Probleme sind gelöst und mit etablierten Fertigungsprozessen realisierbar.

Femtosekundensysteme arbeiten unter völlig anderen physikalischen Randbedingungen, von denen zwei den gesamten Designprozess dominieren: die Schadensschwelle und die Dispersion.

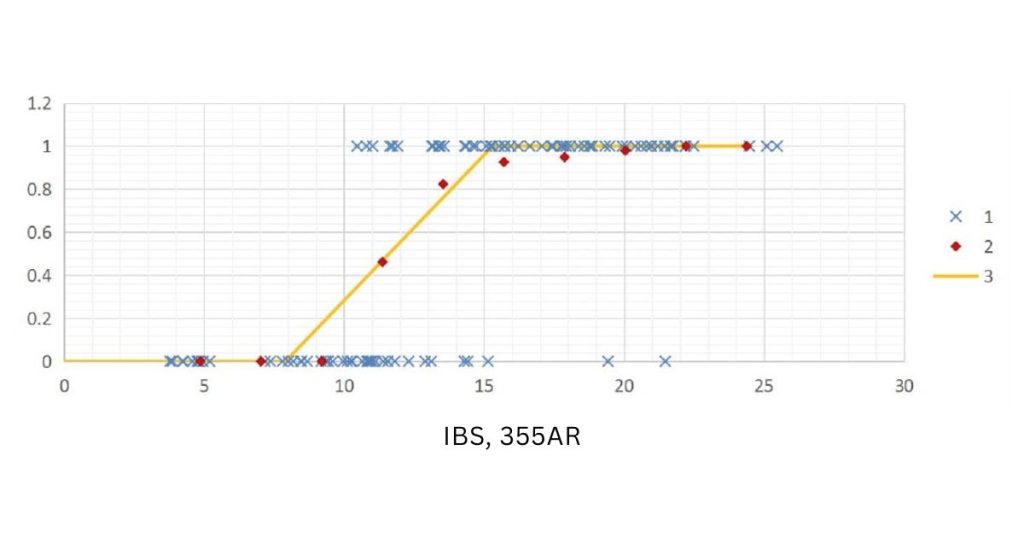

1.1 Schadensschwelle: Die Spitzenleistung verändert alles

Da ein Femtosekundenpuls extrem viel Energie in einem so kurzen Zeitfenster konzentriert, kann seine Spitzenintensität um Größenordnungen höher sein als die eines Nanosekundenpulses mit derselben mittleren Leistung. Ein Femtosekundenlaser mit nur wenigen Watt mittlerer Leistung kann Spitzenintensitäten erzeugen, die eine optische Oberfläche, die nicht speziell für deren Beständigkeit ausgelegt ist, sofort beschädigen können. Industriedaten belegen dies eindrücklich: Die für Femtosekundenlaseroptiken erforderliche Laserzerstörschwelle (LIDT) beträgt typischerweise nur ein Zehntel bis ein Zwanzigstel der für Nanosekundensysteme benötigten Schwelle, obwohl die Spitzenleistungsdichte zwei bis drei Größenordnungen höher sein kann. Genau dieser Unterschied ist der Grund, warum Femtosekundenlaseroptiken nicht einfach eine höherwertige Version eines Standardlaserspiegels sein können – sie erfordern einen grundlegend anderen Ansatz hinsichtlich Beschichtungsdesign, Substratreinheit und Oberflächengüte.

1.2 Dispersion: Der Feind der Impulsdauer

Die zweite Herausforderung ist die Dispersion – die Tendenz von Licht unterschiedlicher Wellenlängen, sich in transparenten Materialien wie Glas, Kristall und sogar Luft mit leicht unterschiedlichen Geschwindigkeiten auszubreiten. Bei einem Nanosekundenpuls, dessen spektrale Bandbreite verschwindend gering ist, spielt die Dispersion keine Rolle. Ein Femtosekundenpuls hingegen ist zwangsläufig breitbandig – physikalisch bedingt ist der Wellenlängenbereich umso größer, je kürzer der Puls ist –, was bedeutet, dass die Dispersion hier eine tatsächliche Wirkung entfaltet. Ein 50-Femtosekunden-Puls kann sich nach dem Durchgang durch nur wenige Millimeter gewöhnliches optisches Glas auf ein Vielfaches seiner ursprünglichen Dauer ausdehnen, was die Spitzenleistung verringert und die Präzision beeinträchtigt, die einen Femtosekundenlaser überhaupt erst so wertvoll gemacht hat.

Die Beherrschung dieses Streckungseffekts, bekannt als Gruppenlaufzeitdispersion (GDD), ist eine der zentralen technischen Herausforderungen in der Femtosekundenlaseroptik . Sie wird durch sorgfältige Substratauswahl, spezielle Beschichtungsarchitekturen und dedizierte Dispersionskompensationskomponenten gelöst – eine Konstruktionsdisziplin, die in der konventionellen Laseroptik kein wirkliches Äquivalent hat.

1.3 Anforderungen an die Oberflächengenauigkeit, die über die üblichen Toleranzen hinausgehen

Neben der Zerstörschwelle und der Dispersion erfordern Femtosekundenlaseroptiken eine außergewöhnlich hohe Oberflächengenauigkeit, präzise Wellenfrontfehlerkontrolle und gleichmäßige Beschichtung. In Systemen mit mehreren in Reihe geschalteten optischen Komponenten summieren sich selbst kleinste Oberflächenfehler bis zum Auftreffen des Strahls auf sein Ziel zu einer signifikanten Phasenverzerrung – was sowohl die Strahlqualität als auch die Bearbeitungsgenauigkeit beeinträchtigt. Daher liegen die Spezifikationen für die Oberflächengüte kritischer Femtosekundenkomponenten oft im Bereich eines Bruchteils der Wellenlänge – Toleranzen, die in den meisten anderen Bereichen der Optikindustrie als unnötig gelten würden.

2. Die Femtosekundenlaseroptik, die Femtosekundensysteme funktionsfähig macht

Ein komplettes Femtosekundenlasersystem besteht aus mehreren Funktionsstufen, von denen jede spezifische Anforderungen an ihre Optik stellt.

Der Oszillator, der den Seed-Puls erzeugt, verwendet typischerweise Verstärkungsmedien wie Ti:Saphir- oder Yb-dotierte Kristalle und Fasern. Die Resonatorspiegel im Inneren müssen extrem hohe Reflektivität, nahezu verschwindende Gruppenlaufzeitdispersion und eine Zerstörschwelle aufweisen, die die kontinuierliche Zirkulation des Pulses übersteht – und das alles gleichzeitig. Die Wellenplättchen im Resonator benötigen eine große Bandbreite und minimale zusätzliche Dispersion, da sich selbst geringe Phasenverzerrungen bei jedem weiteren Pulsdurchlauf akkumulieren.

Die optische Dispersionskompensation ist der Kern der komplexen Femtosekunden-Technologie. Chirped Mirrors – dielektrische Mehrschichtbeschichtungen, die so konstruiert sind, dass unterschiedliche Wellenlängen unterschiedlich tief eindringen, bevor sie reflektiert werden – erzeugen eine präzise gesteuerte negative Dispersion. Diese kompensiert die positive Dispersion, die der Puls an anderer Stelle im System aufnimmt. Gitterpaare und Prismenpaare erfüllen eine ähnliche Funktion mit einstellbarer Kompensation und werden insbesondere in Chirped-Pulse-Amplification-Systemen (CPA) eingesetzt. Dort wird ein Puls vor der Verstärkung gezielt gedehnt und anschließend wieder komprimiert, um den Verstärker selbst nicht zu beschädigen.

Die Verstärkerstufe, die in CPA-Systemen zur Steigerung der Pulsenergie um mehrere Größenordnungen eingesetzt wird, stellt eigene optische Anforderungen: Verstärkungskristalle, die die thermische Belastung bewältigen, ohne den Strahl zu verzerren, Pumpkopplungslinsen mit hoher Zerstörschwelle und präziser numerischer Aperturanpassung sowie optische Isolatoren, um zu verhindern, dass Rückreflexionen den Seed-Oszillator destabilisieren.

Die Optiken zur Strahlführung und -fokussierung – Linsen, Fenster und Umlenkspiegel – erfordern eine so präzise Kontrolle der Oberflächenform und -rauheit, dass keine eigenen Phasenfehler entstehen. Zudem muss die Zerstörschwelle den auftretenden Spitzenintensitäten angepasst sein. Bei Scananwendungen wie Lasermarkierung oder Mikrobearbeitung spielen speziell für Femtosekunden-Bandbreiten entwickelte F-Theta-Linsen eine größere Rolle als man zunächst annehmen mag: Eine Standard-F-Theta-Linse, optimiert für eine einzelne Wellenlänge, kann die Fokusqualität bei Verwendung eines breitbandigen Femtosekundenpulses stark beeinträchtigen, während eine optimal ausgelegte ultraschnelle F-Theta-Linse die Rundheit des Fokusflecks und die Kantenschärfe über das gesamte Scanfeld hinweg erhält.

Nichtlineare optische Kristalle wie BBO, LBO, KTP und MgO-dotiertes Lithiumniobat werden für Wellenlängenkonversionsprozesse wie die Erzeugung der zweiten und dritten Harmonischen eingesetzt. Diese Kristalle erfordern eine präzise Phasenanpassung, ein starkes nichtlineares Verhalten und die Fähigkeit, Spitzenintensitäten weit jenseits der Auslegungsgrenzen herkömmlicher Laserkristalle zu überstehen.

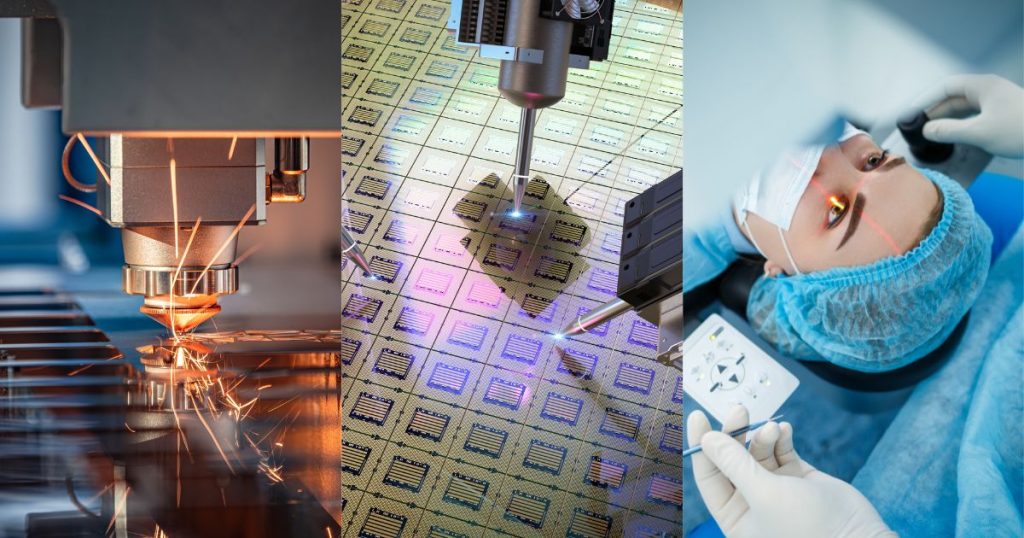

3. Anwendungsgebiete: Wo sich Femtosekundenpräzision tatsächlich auszahlt

Femtosekundenlaser rechtfertigen ihren höheren Kostenaufwand in Anwendungen, bei denen die Wärmeeinflusszone praktisch null sein muss oder bei denen eine Bearbeitungsgenauigkeit im Mikrometerbereich unerlässlich ist:

• Präzisionsfertigung und Elektronik: OLED- und LCD-Glasschneiden, Saphir- und Keramik-Deckglasbohren, PCB-Durchkontaktierungsbohren und ultradünnes Kupferfolienätzen beruhen allesamt auf der Femtosekunden-„Kaltablation“ – einem Materialabtrag, der schneller erfolgt, als sich Wärme in das umgebende Material ausbreiten kann, wodurch Risse, Grate oder Verfärbungen vermieden werden.
• Halbleiter- und Batterieherstellung: Wafer-Sägen und -Ritzen, direktes Laserschreiben, Chip-Gehäuse und Durchkontaktierungsätzen profitieren von Femtosekundenpräzision, ebenso wie das Schneiden und Schweißen von Lithiumbatterie-Anschlüssen und -Elektroden, wo thermische Schäden an angrenzenden Strukturen nicht toleriert werden dürfen.
• Medizinische und ophthalmologische Anwendungen: Klingenfreie Hornhautschnitte bei der LASIK-Chirurgie gehören zu den bekanntesten Femtosekunden-Anwendungen, ebenso wie die präzise Herstellung von Gefäßstents, mikrofluidischen Chips und interventionellen Kathetern – Bereiche, in denen eine thermische Schädigung des umliegenden Gewebes oder empfindlicher Strukturen einfach nicht in Frage kommt.
• Wissenschaftliche Forschung: Multiphotonenmikroskopie, ultraschnelle Spektroskopie und Frequenzkamm-Metrologie hängen alle davon ab, die Pulsdauer und die Strahlqualität durch komplexe optische Aufbauten zu erhalten, wodurch dispersionsgesteuerte Optiken zu einer grundlegenden Voraussetzung und nicht nur zu einem netten Extra werden.

4. Worauf Sie bei der Spezifizierung von Femtosekundenlaseroptiken achten sollten

Einige wenige praktische Fragen entscheiden darüber, ob der Kauf einer gut spezifizierten Femtosekundenlaseroptik zu einer enttäuschenden Systemleistung führt:

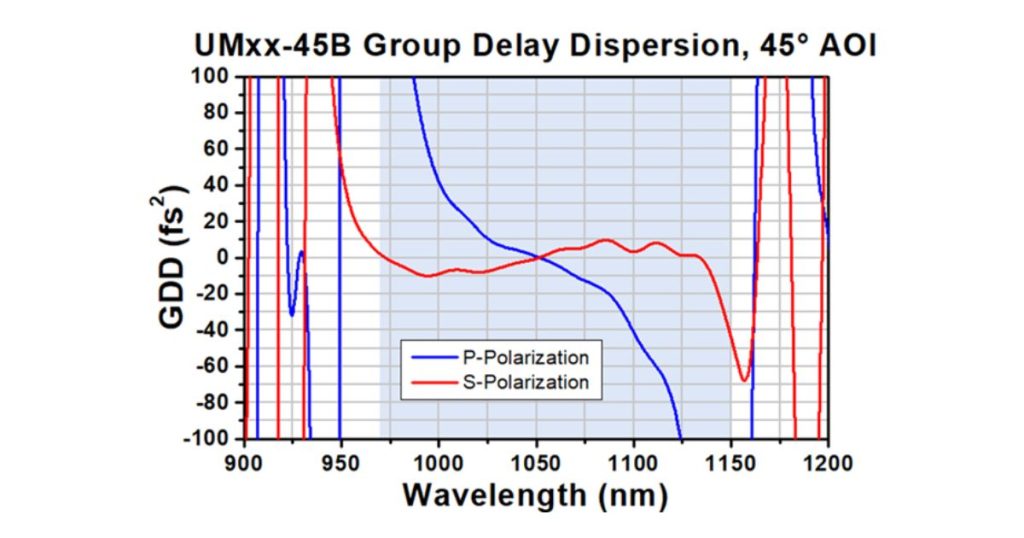

1. Wird die GDD-Spezifikation über Ihre tatsächliche Betriebsfrequenzbandbreite angegeben und nicht nur bei einer einzelnen Wellenlänge? Femtosekundenpulse sind von Natur aus breitbandig, daher muss das Dispersionsverhalten eines Spiegels über die gesamte spektrale Breite des Pulses verstanden werden.
2. Werden die Schadensschwellenwerte unter Bedingungen gemessen, die Ihrer Anwendung ähneln – ähnliche Impulsdauer, Wiederholungsrate und Spotgröße – und nicht als allgemeine Kennzahl?
3. Welche Toleranzen hinsichtlich Oberflächenform und Rauheit weist das Bauteil auf, und sind diese so gering, dass in Kombination mit dem restlichen Strahlengang keine messbaren Wellenfrontverzerrungen entstehen?
4. Ist das Beschichtungsverfahren für ultraschnelle Anforderungen geeignet? Nicht alle Beschichtungstechniken können gleichzeitig die Kombination aus hoher Reflektivität, extrem niedriger Absorption und präziser Dispersionskontrolle liefern, die Femtosekundenlaseroptiken erfordern – dies ist ein echtes Unterscheidungsmerkmal zwischen den Anbietern.
5. Bietet der Lieferant für jede Komponente vollständige optische und dimensionale Messdaten an, sodass Sie die Leistung überprüfen können, anstatt sich blind auf ein Datenblatt zu verlassen?

5. Wo Wavelength Opto-Electronic Passt

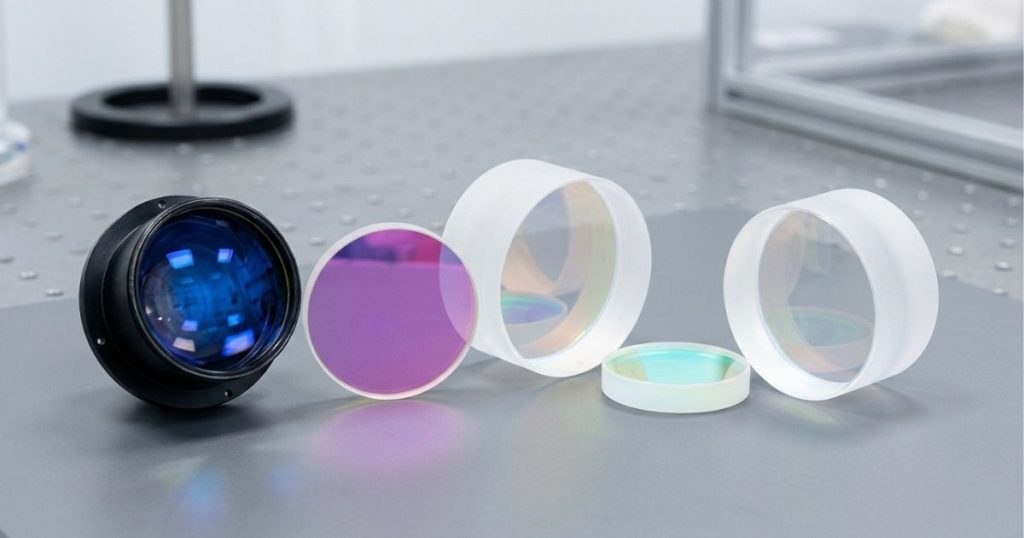

Femtosekundenlaseroptik ist eine Kategorie, in der die Fertigungskapazität tatsächlich darüber entscheidet, was erreichbar ist, und Wavelength Opto-Electronic hat eine vertikal integrierte Produktionskette speziell für die Anforderungen von Ultrakurzpulslasern aufgebaut – von der Substratherstellung über die Beschichtung bis hin zur Messtechnik unter einem Dach.

Substratbearbeitung speziell für dispersionsempfindliche Anwendungen. Für die sichtbaren und nahinfraroten Spektralbereiche, die bei Ti:Saphir- und Yb-basierten Femtosekundenlasern häufig vorkommen, verwendet Wavelength primär Quarzglas und N-BK7 aufgrund ihrer geringen Dispersion und hohen Schadensresistenz. Für UV- und Infrarotanwendungen kommen Materialien wie Calciumfluorid oder Magnesiumfluorid zum Einsatz. Das Fertigungszentrum nutzt fortschrittliche Verfahren wie magnetorheologisches Polieren und Ionenstrahlbearbeitung, um Oberflächenstrukturen im Bruchteil einer Wellenlänge präzise zu gestalten – eine Genauigkeit, die die Wellenfrontverzerrung entlang des Femtosekunden-Strahlengangs direkt reduziert.

Ionenstrahlgesputterte Beschichtungen zur Dispersionskontrolle. Da herkömmliche Aufdampfverfahren die für Femtosekundenlaseroptiken notwendige Kombination aus hoher Reflektivität, extrem niedriger Absorption und präzise kontrollierter Gruppenlaufzeitdispersion nicht zuverlässig liefern können, nutzt Wavelength für seine ultraschnelle Beschichtungslinie das Ionenstrahlsputtern (IBS) – ein dichteres und präziser kontrolliertes Beschichtungsverfahren. Dazu gehören speziell entwickelte Spiegel mit niedriger Gruppenlaufzeitdispersion (GDD) und Chirp-Spiegel, die speziell für die Dispersionskompensation in Ultrakurzpulssystemen entwickelt wurden.

Wavelength bietet eine Produktlinie, die auf der Femtosekunden-Strahlführung basiert und nicht von ihr abgeleitet ist. Das Ultrakurzzeit-Portfolio umfasst Hohlraumspiegel mit geringer GDD für frequenzverdoppelte Yb- und Nd-Systeme, Chirp-Spiegel zur Kompensation der Pulsverbreiterung, Breitband-Strahlteiler, die sowohl mit Ti:Saphir- als auch mit Yb-Laserplattformen kompatibel sind, F-Theta-Linsen, die speziell für die Erhaltung der Fokuspunktqualität bei Femtosekunden-Bandbreiten in Scananwendungen entwickelt wurden, sowie Linsen und Schutzfenster mit hoher Laser-induzierter Zerstörschwelle (LIDT), die speziell für die Anforderungen an die Zerstörschwelle im Femtosekundenbereich entwickelt wurden und nicht aus Standardoptiken umfunktioniert sind.

Messtechnik, die die Spezifikationen untermauert. Die Prüfmöglichkeiten von Wavelength umfassen berührungslose Profilometrie für asphärische und Freiformflächen, Weißlichtinterferometrie zur Messung von Rauheiten im Subnanometerbereich sowie die vollständige spektrophotometrische Charakterisierung der Beschichtungsleistung – das heißt, die Bauteile werden mit realen Messdaten ausgeliefert, die ihre Spezifikationen belegen, nicht nur mit Katalogangaben.

Kundenspezifisches Design für besondere Anforderungen. Femtosekundensysteme unterscheiden sich stark in Wellenlänge, Pulsdauer und Resonatorgeometrie, sodass Standardbauteile nicht immer passen. Wavelengths hauseigenes optisches Design und die Kompetenz in der kundenspezifischen Optikentwicklung ermöglichen es, Komponenten – Spiegel, Linsen, Dispersionskompensationselemente – exakt auf die Betriebsparameter eines spezifischen Systems abzustimmen, anstatt Kompromisse mit Standardbauteilen eingehen zu müssen.

6. Fazit

Femtosekundenlaser ermöglichen eine Präzisionsklasse, die mit längeren Pulsen oder Dauerstrichlasern schlichtweg nicht erreichbar ist. Diese Präzision steht und fällt jedoch mit der Optik, die den Laserstrahl führt. Zerstörschwelle, Dispersionsmanagement und Oberflächenformkontrolle sind bei Femtosekundenlasern keine nebensächlichen Spezifikationen – sie stellen die zentrale Herausforderung für die Entwicklung dar. Ob Sie eine Halbleiterfertigungslinie, eine medizinische Laserplattform oder ein ultraschnelles Forschungssystem aufbauen: Die Wahl einer speziell für Femtosekundenlaser entwickelten Optik – und nicht die Anpassung einer Standardoptik aus einem Katalog – entscheidet darüber, ob Ihr System die vom Laserstrahl maximal erzielbare Präzision tatsächlich erreicht.
